一、設備概述

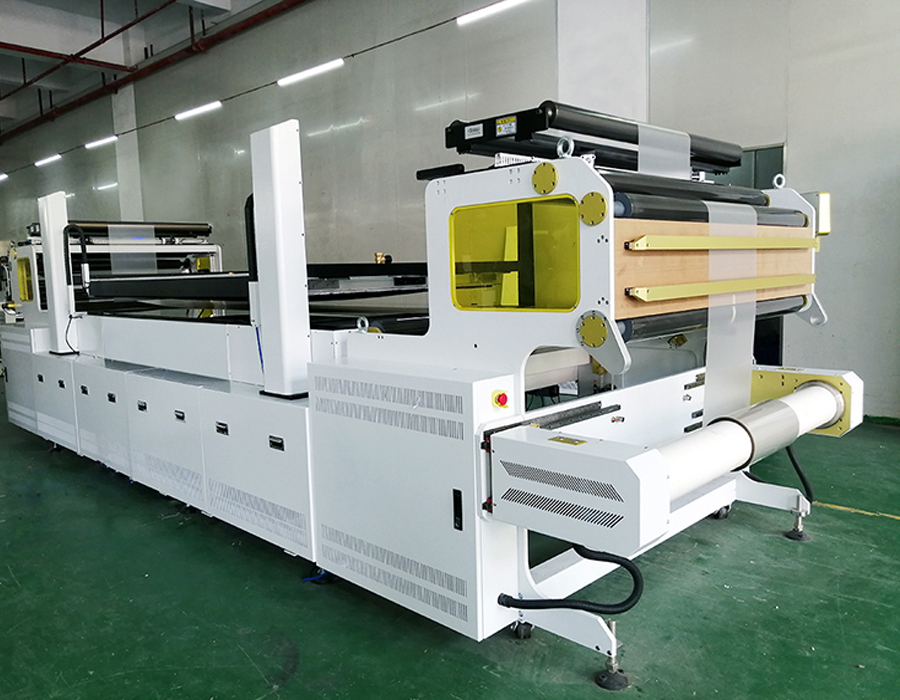

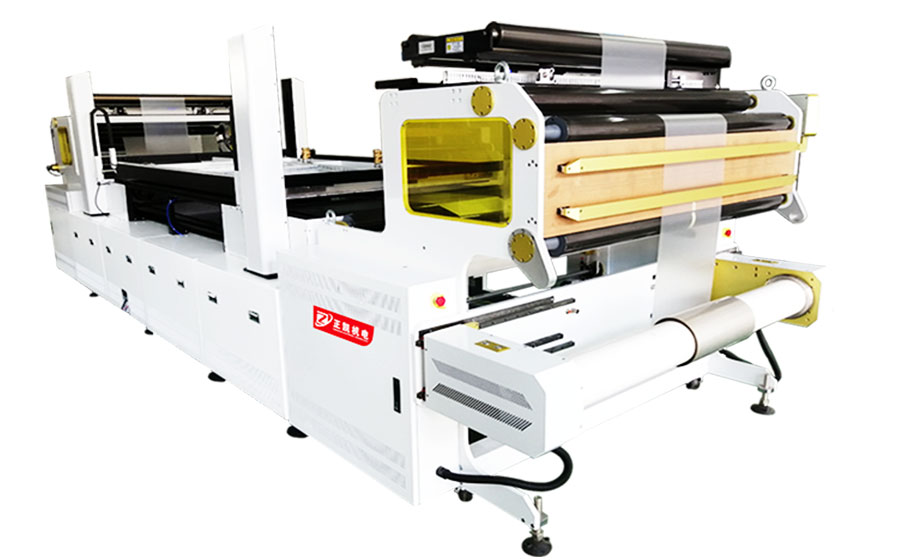

1.卷對卷曝光機用于卷材放料曝光后再收卷。

2.材料有效寬度:Max1300mm

二、設備規格以及主要技術指標

1．自動放料機：
◆功能：單軸放料。
◆固定速度傳送，常用速度約 5M/min，配合曝光機節拍進行調整。
◆材料厚度：0.1-0.5mm，卷心內徑 6"。
◆材料寬度：Max1300mm，材料外徑 Max650mm,重約 400KG.
◆機臺外尺寸：L2000mm*W2100mm*H1970mm 。

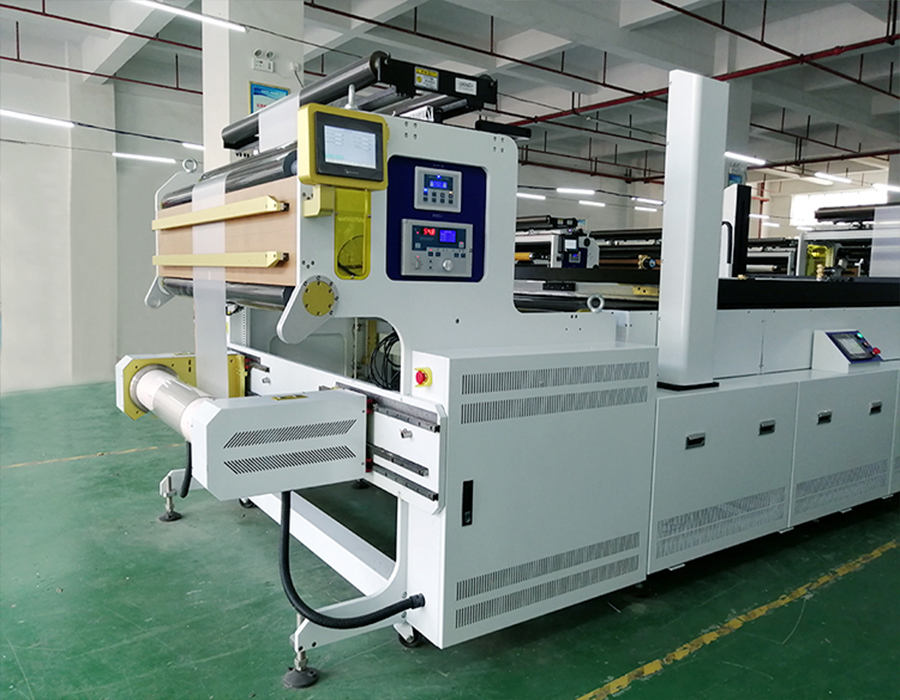

2.收料機：
◆功能：單軸收料。
◆固定速度傳送，常用速度約 5M/min，配合曝光機節拍進行調整。
◆材料厚度：0.1-0.5mm，卷心內徑 6"。
◆材料寬度：Max1300mm，材料外徑 Max650mm,重約 400KG.
◆機臺外尺寸：L2000mm*W2100mm*H1970mm 。
曝光機
曝光尺寸：2300mm×1300mm
曝光方式：由下往上進行掃描式單面平行曝光
節拍：90S/片
曝光控制：智慧型人機界面及曝光能 量控制 u
曝光室溫度：溫度≤30℃。
固化 LED 燈技術參數 ：
LED 照射頭數量:1 組
LED 照射頭發光面積：1300mm*150mm*1 組
LED 燈波長: 365±5nm
初期發光強度: 20ｍＷ/cm2
LED 燈:韓國 LG 產 G4-365nm 燈珠。
預期壽命: 保用兩年/10000 小時,10000 小時后，功率衰減至初始值70
LED 冷 卻方式:冰水冷 卻,機臺自帶冰水機。
卷對卷曝光機產品表面溫度: 室溫+5℃以下
曝光幅寬:1300mm
掃描距離：2600mm

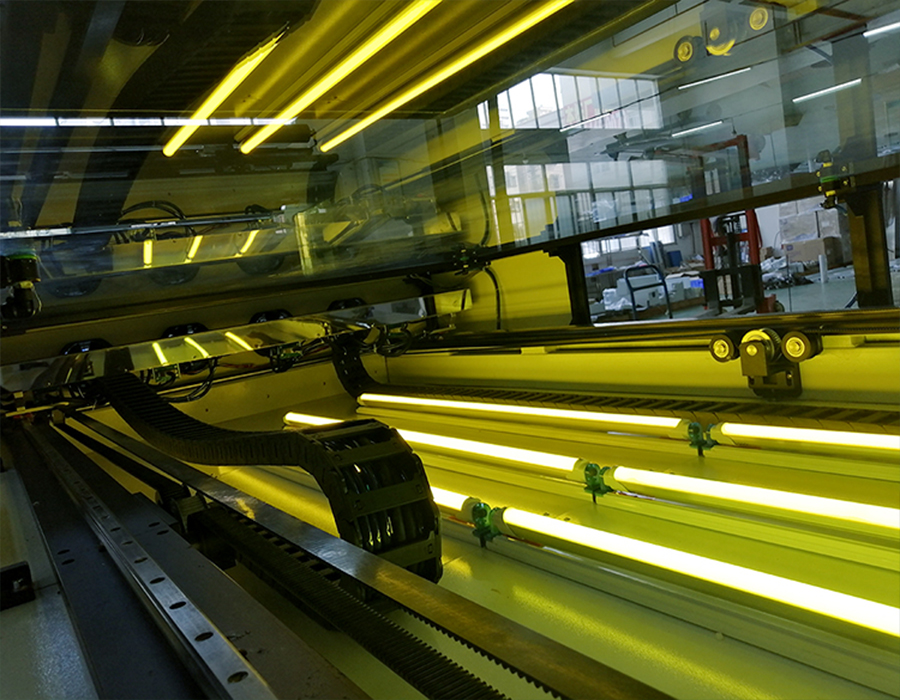

曝光燈掃描驅動：采用伺服電機驅動，配合導軌，確保曝光的均勻性，掃
描后停靠一側滅燈
曝光方向:由下往上垂直照射
an全機構:LED 燈斷線報 警，燈頭超溫保護。
控制面板：LED 照射強度可調，數字顯示
曝光均勻性：≥90
曝光 解析度: 10um
曝光精度：線路寬 5-15μm，線間距 25μm
平行半角：DA＜2 度
曝光臺面參數 :
曝光臺面：透明鋼化玻璃
◆機臺材質：機臺骨架采用方通焊 接烤漆處理，四周鈑金封板，鋁件處理
鐵件鍍鉻處理。
◆控制方式：PLC+按扭開關控制，PLC帶485接口，與曝光機系統連接。
◆電 源：AC 220V 單相 50Hz 12KW
◆卷對卷曝光機整機臺外尺寸：L7600mm*W2100mm*H1970mm
