一、設備概述

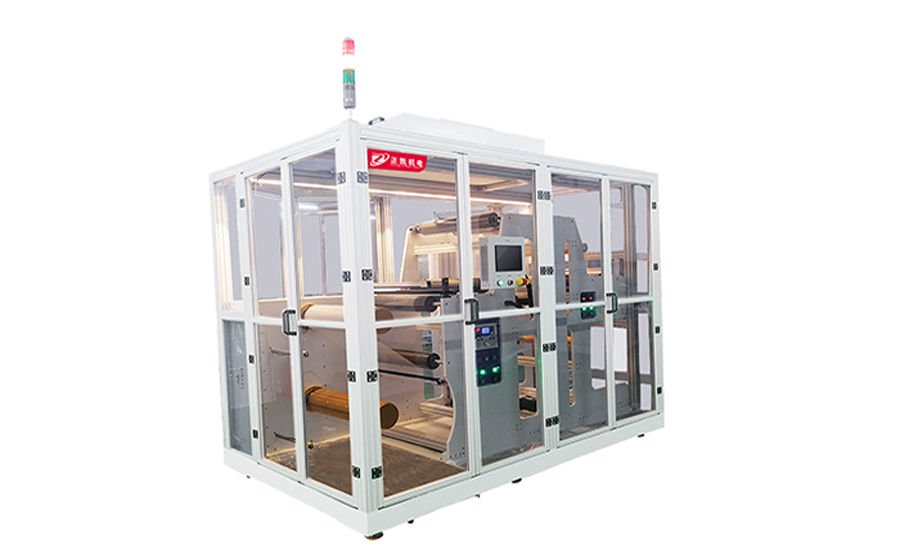

用途:金屬蝕刻卷對卷放料設備配合DES清洗線使用,

實現自動卷放卷收自動化生產.
特點：與DES清洗線連機自動工作，提高生產效率。
二、設備規格以及主要技術指標
1.加工材質:不銹鋼帶。
2.材料厚度：0.02～0.03mm（不含雙面壓干膜厚度）。
3.材料寬度：100mm～500mm。
4.來料方式：料盤卷狀來料。
5.材料大?。篗AX卷徑500mm,卷芯直徑300mm。
6.材料重量：350KG。
7.上料高度：750mm。
8.材料卷芯固定方式：氣漲軸固定。
9.輸送面高度:對接DES清洗機,以現場清洗機高度為準。
10.輸送方向：面對操作面從左往右輸送。
11.基材傳送方式：收料機配有一組包膠滾輪，伺服電機驅動，

速度與清洗機同步運轉.
12.基材傳送速度：0.5～3M/分鐘，根據實用使用狀況自行調節。
13.糾偏裝置:放卷及收卷位各配一組EPC,精度±1mm。
14.接料裝置；放卷配有接料平臺及兩組壓料夾。
15.防塵裝置：整機鋁擠型材壓克力外罩密封，頂部配有FFU過濾效率

class100，保證收放卷機內正壓及潔凈度。
16．設備工作方式：手動及自動控制兩種模式，自動控制下與清洗機主體信號連接，

聯機自動工作，手動控制下單機工作，收放卷可正反轉（反轉時EPC無法工作）。
金屬蝕刻卷對卷放料設備放卷機規格說明:
1.兩組材料放卷軸，單邊懸臂式固定，材料從正前方上料，上料高度750mm。
放卷軸采用氣漲軸.
2.兩組撕除材料表面干膜離型膜軸，單邊懸臂式固定，材料從正前方上下卷.

收卷軸采用氣漲軸.
收卷軸采用減速馬達配合磁粉離合器扭力收卷,收卷力手動調節數字顯示.
3.一組接料平臺，左右各配有氣夾固定材料。
平臺面低于材料底面3MM，材料運行過程中保證平臺不與材料背面保護膜

接觸以免造成劃傷。進出位均配有刻度尺方便接料過程中對材料位置進行

固定。左右料夾開關控制，互不干涉。
4.一組放卷緩沖滾輪，行程1500mm。
采用前后導軌安裝方式，保證拉料升降過程中滾輪前后受力一致不偏擺。
緩沖配重壓力可調節，調節方式為旋鈕方式數字顯示。
5.放卷工位配有除靜電裝置,共配各2支。
各靜電棒吹氣流量可調節，配電磁閥可選擇是否吹氣工作。
6.電控
PLC+觸膜屏控制，與清洗機及收料機連機工作。
PLC采用日本三菱PLC，觸膜屏采用7英寸昆侖通態。
7.一組糾偏EPC裝置，驅動整組放料機架移動，保證材料不偏位。
金屬蝕刻卷對卷放料設備傳感器安裝于手動滑臺上，位置手動調節。
