一、設備概述

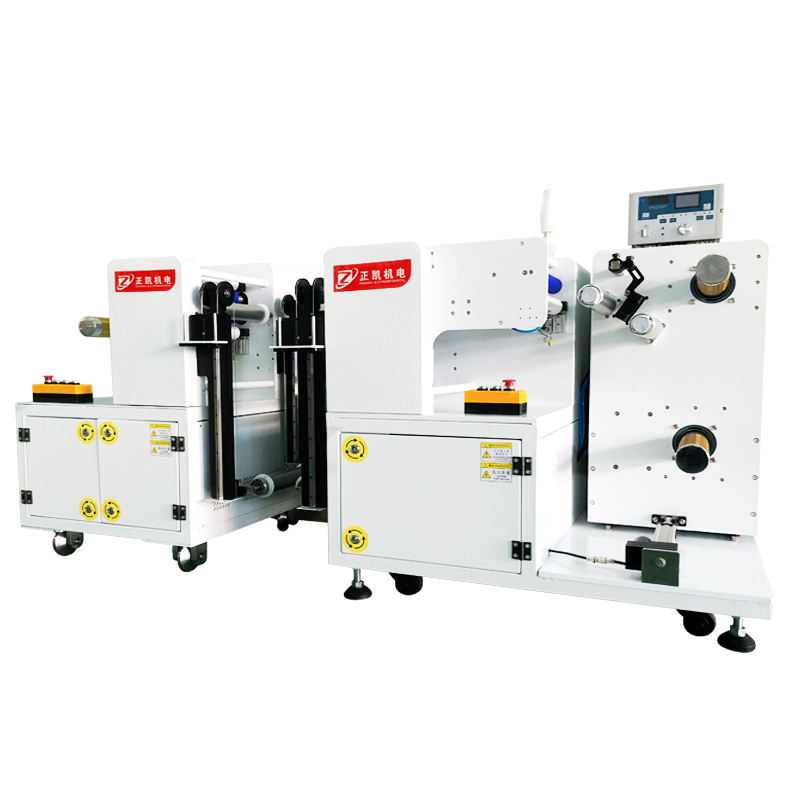

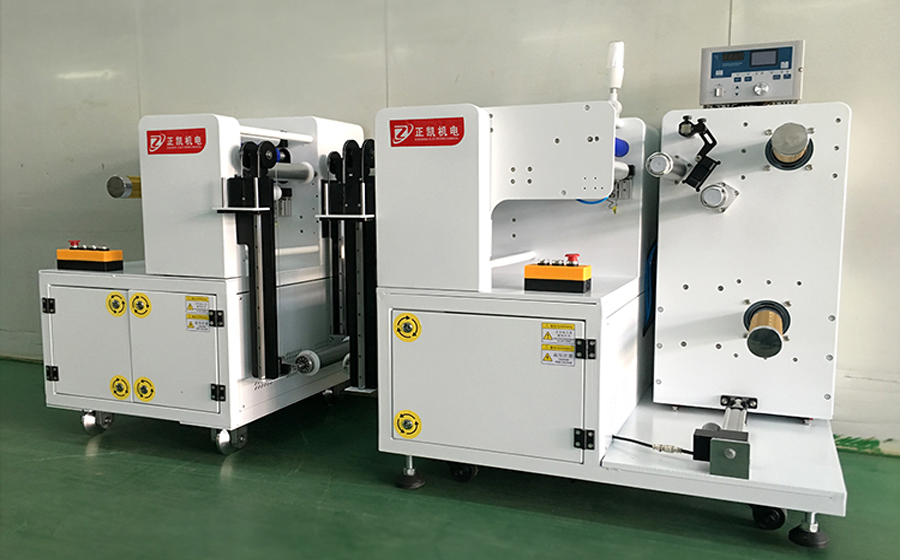

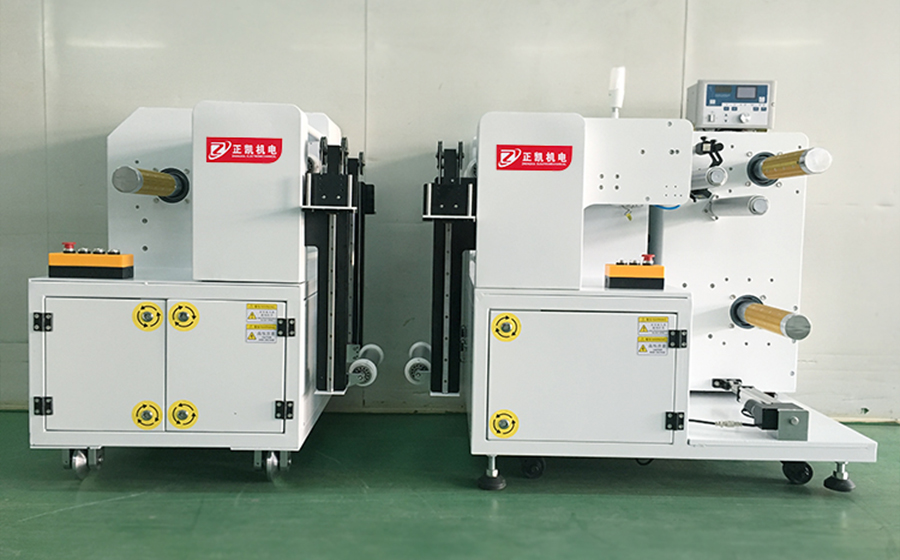

1.卷對卷收放料機專用于沖孔卷對卷收放料用。

2.材料寬度:Max260mm

二、設備規格以及主要技術指標

1．自動放料機：

◆功能：單軸放料，材料正反面除塵。

◆固定速度傳送，常用速度約5M/min，配合沖孔速度進行調整。

◆材料厚度：0.1mm以上，卷心內徑3"及6"兩種。

◆材料寬度：Max260mm，材料外徑Max300mm

◆機臺外尺寸：L1000mm*W800mm*H1050mm 。

◆卷對卷收放料機材料固定采用氣漲軸固定，單邊固定正前方上料。

◆氣漲軸配合旋轉接頭及電磁閥自動沖氣固定。

◆料卷扭力采用磁粉剎車配合手動張力控制手動調節料卷扭力。

◆一組粘塵滾輪，粘材料正反面灰塵，粘塵轉塵采用粘塵紙卷。

◆滾輪升降采用氣缸方式升降，氣壓可調。

◆滾輪傳送采用伺服電機驅動。

◆出料位配有三組高中低限光電開關，配合緩沖滾輪自動放料。

◆緩沖滾輪配有配重機構，手動添加配重塊調節重力。

◆機座底部安裝V型槽滾輪，客戶自行安裝導軌固定機臺。

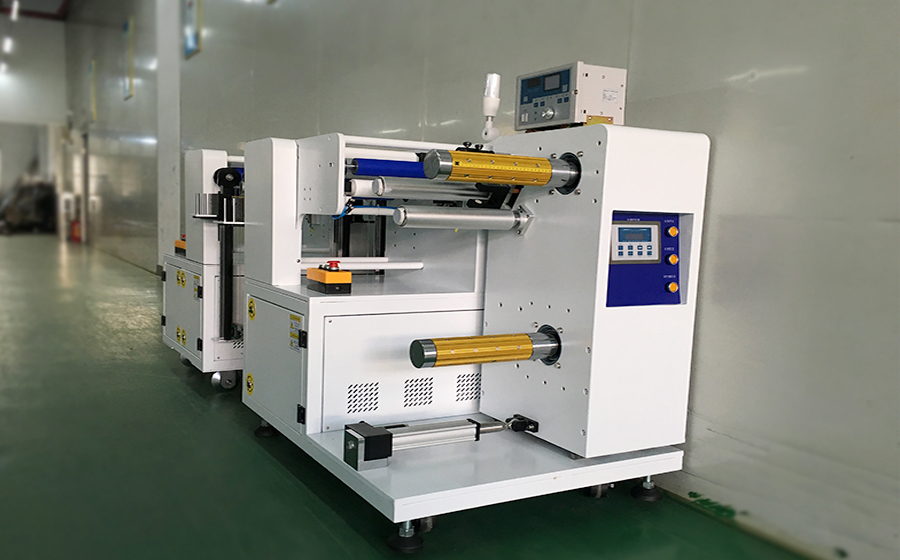

2.收料機：

◆功能：雙面除塵，單軸收料。

◆固定速度傳送，常用速度約5M/min，配合沖孔速度進行調整。

◆材料厚度：0.1mm以上，卷心內徑3"及6"兩種。

◆材料寬度：Max260mm，材料外徑Max300mm

◆機臺外尺寸：L1500mm*W800mm*H1050mm 。

◆材料固定采用氣漲軸固定，單邊固定正前方上下料。

◆氣漲軸配合旋轉接頭及電磁閥自動沖氣固定。

◆料卷扭力采用磁粉離合+馬達配合全自動張力控制調節收卷扭力，

一組張力傳感器自動測量材料表面張力，保證材料不因料卷變化扭力一至。

◆一組粘塵滾輪，粘材料正反面灰塵，粘塵轉塵采用粘塵紙卷。

◆滾輪升降采用氣缸方式升降，氣壓可調。

◆滾輪傳送采用伺服電機驅動。

◆入料位配有三組高中低限光電開關，配合緩沖滾輪自動收料。

◆緩沖滾輪配有配重機構，手動添加配重塊調節重力。

◆收卷軸配有自動糾偏系統一套，保證收卷整齊±0.5mm以內。

◆機臺材質：機臺骨架采用方通焊 接烤漆處理，四周鈑金封板，

鋁件處理鐵件鍍鉻處理。

◆控制方式：PLC+按扭開關控制，PLC帶485接口，與沖床系統連接。

◆卷對卷收放料機電源：AC 220V  單相 50Hz  2KW
