一、設備概述

玻璃收發料機主要用于清潔玻璃表面有機分子及污染物,提高玻璃表面附著率，提高后制程良率。

二、設備規格以及主要技術指標

適用玻璃尺寸:750mm*620mm,厚度 0.3mm-2.0mm.
生產節拍：≤25S/PCS
UV 光積量：≥2500mJ,(牛尾 250 能 量計測量)
UV 主波長:254nm.
玻璃傳送方式:滾輪傳送,滾輪間距 70mm,滾輪傳送過后不會在玻璃表面留下印跡.
來料方式:利用現有藍架機臺自動單片玻璃發料，機臺反向工作時為人工手
動上料.
收料方式:人工手動單片收料,機臺反向工作時,發料機轉為自動收料到藍架內
機臺構成：一組發料機,兩臺 CV 傳送機,一臺 UV 光清洗機,四臺設備均為
單獨控制,相互信號連機工作,各段分開控制并各段預留開 放網口.
玻璃溫度:不超過 50 度.
傳送面高度：1050mm±30mm
良率保證:>99.99
傳送速度：滾輪傳送速度 1-6m/min 可調.
傳送精度:<2mm
機臺結構說明：
發料機結構說明
1.同時可放三組藍架進行發料,一發兩備相互切換使用.
2.藍架為使用現有車間已有藍架.
3.藍架上下料采用現有MGV小車進行操作,機臺底部配有定位塊，配合MGV定用.
4.一組藍架升降機構配合滾輪傳送,將玻璃依次從藍架內發出.
5.藍架升降采用絲桿配合導軌及伺服電機平穩升降.
6.升降電帶剎車及減速機,保證斷電藍架不會下落導致破片.
7.藍架安放位配有四組導正固定塊,保證藍架擺放不偏位。
8.發料藍架發料位均配有兩組玻璃檢測光電,防止光電失靈升降結構誤動作導致破片.
9.玻璃收發料機一組整列機構滑臺氣缸驅動,保證每一片玻璃傳送不偏位.
10.傳送滾輪采用進口UPE材質制作,滾輪端面做圓弧加工并做拋光處理,保證玻
璃經滾輪傳送后不刮傷,滾輪傳送過后不會在玻璃表面留下印跡.
11.玻傳送軸心間距70mm,軸徑17mm.
12.滾輪采用同步帶配合同步輪傳送，驅動采用交流齒輪減速馬達,配合變頻器
調節速度
13.整機上罩采用透明壓克力密封,前后對開門板,頂部配有FFU一臺,保證機
內潔凈度,底架采用方通骨架焊 接后烤漆,四周不銹鋼封板.
14.加工件鋁件表面處理，鋼件表面鍍鉻.
15.控制系統采用PLC+人機介面控制,可依生產需求進行發料及收料模式切換.
16.CV傳送段具備人工取片及放片功能.

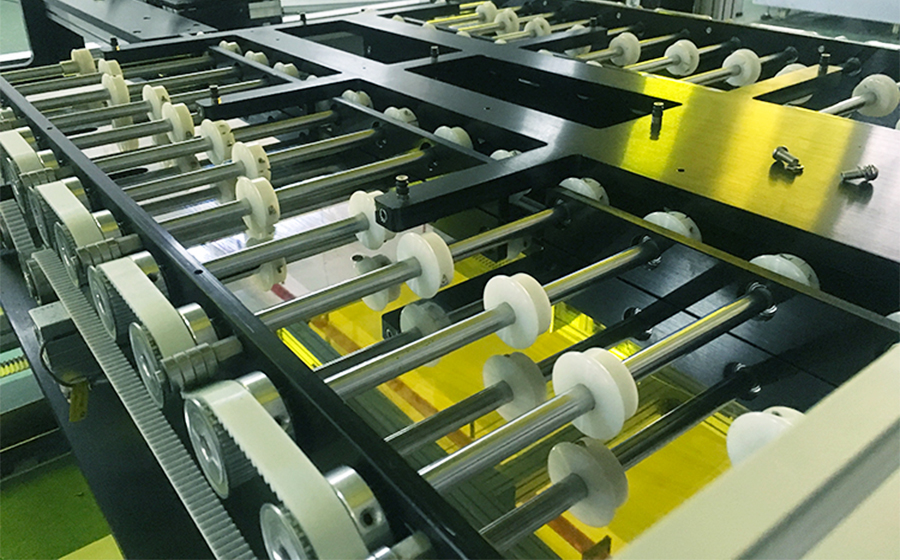

CV傳送結構說明
1.UV機進出口位置各配有一組，長度1000mm.
2.采用滾輪傳送,傳送寬度620mm。
3.傳送滾輪采用進口UPE材質制作,滾輪端面做圓弧加工并做拋光處理,保證玻
璃經滾輪傳送后不刮傷.滾輪傳送過后不會在玻璃表面留下印跡.
4.傳送滾輪為左中右三點支撐玻璃底面,左右接觸玻璃邊8mm處,中間滾輪依工
藝要求可自行調節安裝位置.
5.傳送滾輪軸間距70mm,軸徑17mm,采用不銹鋼研磨整直加工處理.
6.底架采用方通骨架焊 接后烤漆,四周不銹鋼封板.
7.傳送部分上方不帶壓克力外罩,便于要人員手工上下料.
8.控制系統采用PLC+人機介面控制.
9.對接收料機CV傳送機配有玻璃導向定位裝置.

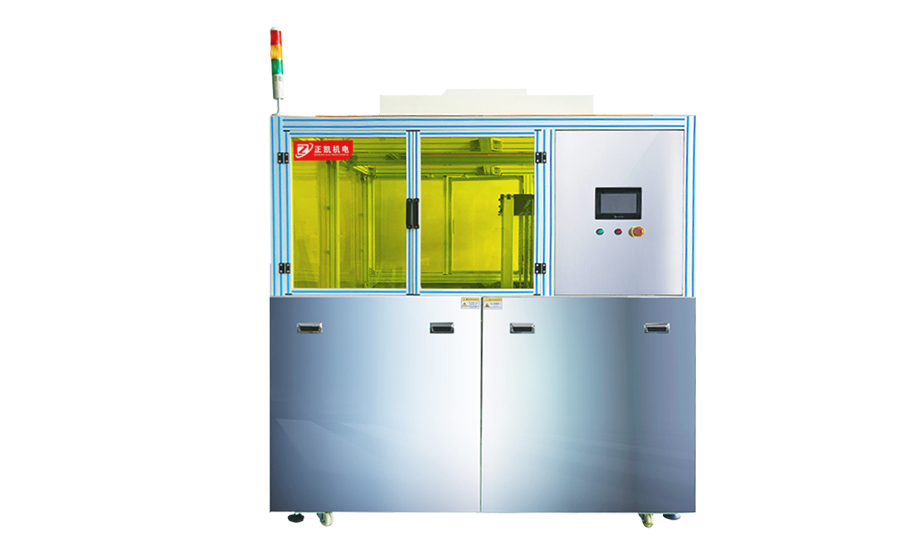

UV光清洗結構說明
1.采用220V 70W 直管型UV燈管照射清洗玻璃表面.
2.UV燈一共為60組,各組燈開啟及關閉均單獨控制.
3.各組燈配有單獨點燈使用計時器,便于管理使用時間.
4.各燈配有燈點異常檢測，異常時人機介面提示操作人故障。
5.UV燈保用5000小時,5000小時衰減30以內.
6.燈管采用風冷方式冷 卻,吸取凈房內冷風經過濾后吹向玻璃表面,并從機
臺下方排出UV室內,UV室內保證負壓,不會泄漏臭氧造成傷害.
7.UV段進出口位置配有遮光板,保證光線不外泄，能 量測試時手動移開遮光板
便于能 量計進入.
8.UV上蓋采用SUS304#不銹鋼板制作,并配有彈簧缸支撐,便于人員開啟爐蓋做
清潔及燈管配件更換.
9.采用滾輪傳送,傳送寬度620mm。
10.傳送滾輪采用進口PEEK材質制作,滾輪端面做圓弧加工并做拋光處理,保證
玻璃經滾輪傳送后不刮傷. 滾輪傳送過后不會在玻璃表面留下印跡.
11.傳送滾輪為左中右三點支撐玻璃底面,左右接觸玻璃邊8mm處,中間滾輪依工
藝要求可自行調節安裝位置.
12.傳送滾輪軸間距70mm,軸徑17mm,采用不銹鋼研磨整直加工處理.
13.底架采用方通骨架焊 接后烤漆,四周不銹鋼封板.
14.控制系統采用PLC+人機介面控制.
15.UV燈左中右均勻性＞90以上.
保護裝置 1. 傳動馬達加裝反相保護，防止馬達反相后溫度過高，造成產品不
良及設備損壞。
2. 設有緊急停止開關,各項電路過電流.過載保護及連鎖。
3. 異常發生時，配合異常指示燈及蜂鳴器警報，方便操作人員排除異常。
其它項目參數：
1.使用環境：環境溫度 10-30℃，相對濕度 20-80RH。
2.機臺尺寸:長 7000mm*寬 2600mm*高 2000mm。
3.重 量：約 2000Kg
4.玻璃收發料機電源：AC 380V 單相 50Hz 7KW。
