一、設備概述

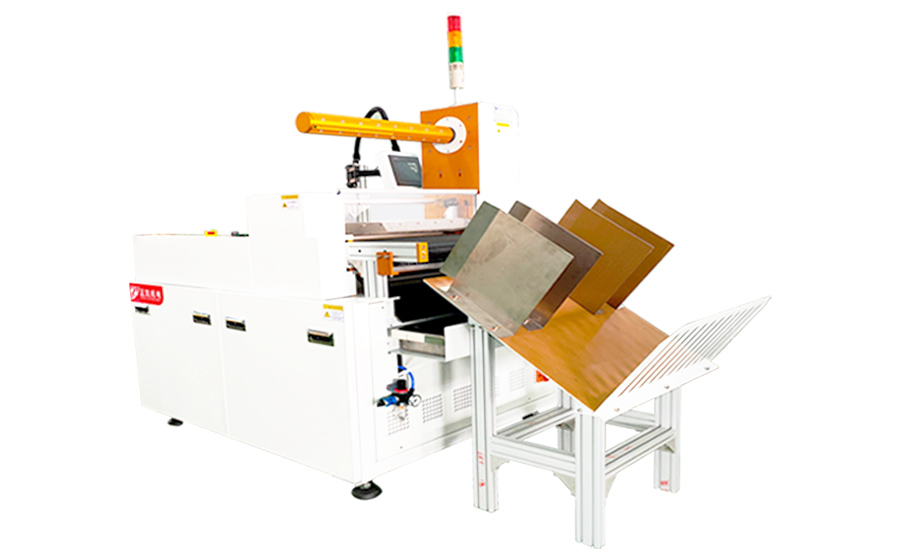

自動覆膜裁切機用于復合板，將材料自動覆上保護膜并裁切成單片。

可節省原材料的浪費，減少人工操作。

二、設備規格以及主要技術指標

◆生產能

1.產  量：根據裁切長度而定

2.裁切尺寸：長度：250～500mm寬度：200～500mm材料厚度：T=0.4～1mm

3.膜尺寸：寬度：500mm厚度：15～76μm直徑：￠160~250mmMAX

4.覆   膜：覆膜偏移量：±2mm覆膜速度: 0～5M/min節拍6秒一片

5.產品要求：產品曲翹度（500mm×500mm）：10mm以內。

外觀要求：目視無氣泡、無劃傷、無壓痕。

6.傳送面高度: 900mm±20mm

◆主要組成機構

1.整列機構：定位檢測光電檢測到材料后，輸送馬達暫停輸送，

整列馬達通過同步帶驅動兩側擋料柱同時往輸送靠攏。整料寬度

200-500㎜,依據材料寬度人機設定。

2.卷料固定：Φ3寸氣脹軸固定，與磁粉制動器配合，可控制氣脹軸扭力。

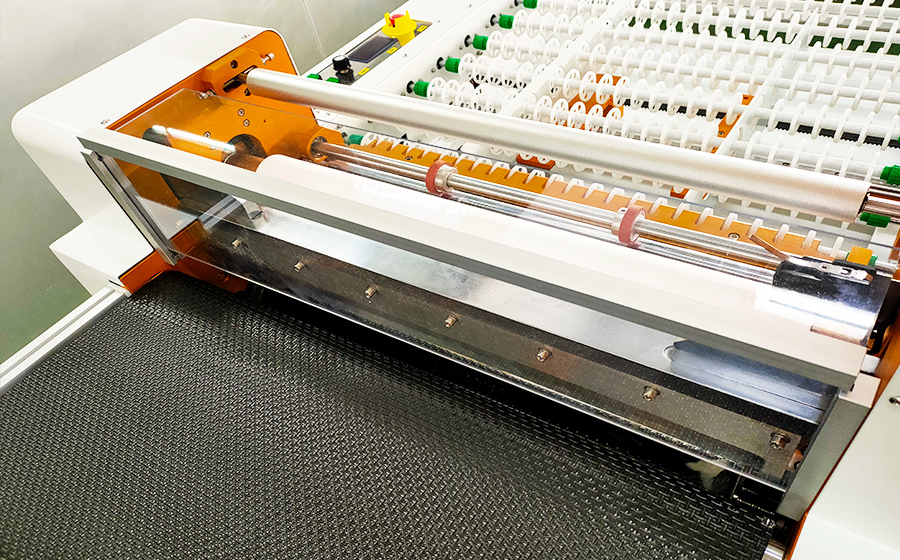

3.覆膜機構：自動覆膜裁切機固定在氣脹軸上的材料經過上覆膜滾輪向下繞并覆在材料上。

上下兩組滾輪采用包膠硬度70°制作，包膠輪接觸材料表面避免包膠后起泡。

上覆膜輪可通過兩組氣缸帶動其升降，行程為30㎜，方便穿膜。

4.裁切機構:采用鍘刀方式裁切，可以裁產品料頭及保護膜，鍘刀往下

裁切穩定性好，效率高壽命長。

5.接料盤: 裁切完成后覆膜后的產品流入接料盤，堆疊起來。

6.控制系統：PLC配合人機界面，操作界面直觀簡單。

7.保護膜前后兩邊均預留2到3mm余量，防止切刀切傷產品。

8.入料采用枚葉式UPE輸送滾輪傳送，裝有檔料定位裝置，用于防止材料

沖過定位線，導致材料片與片間隔不準。

◆Utility

1.電力：AC380V 三相 50HZ，1KW

2.空氣源：5～7kg/c㎡

3.空氣量：30～40L/Min

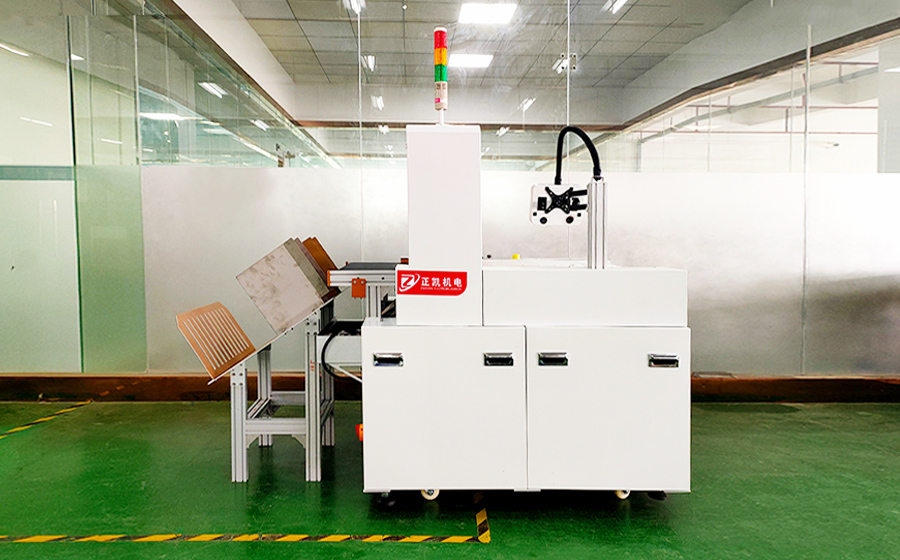

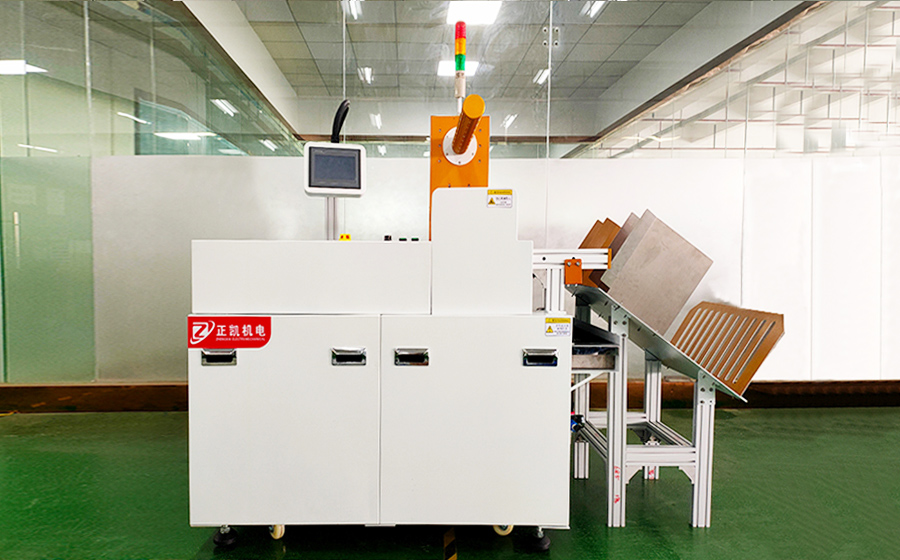

4.自動覆膜裁切機機臺尺寸：約L2017㎜×W1080㎜×H1459㎜
