一、設備概述

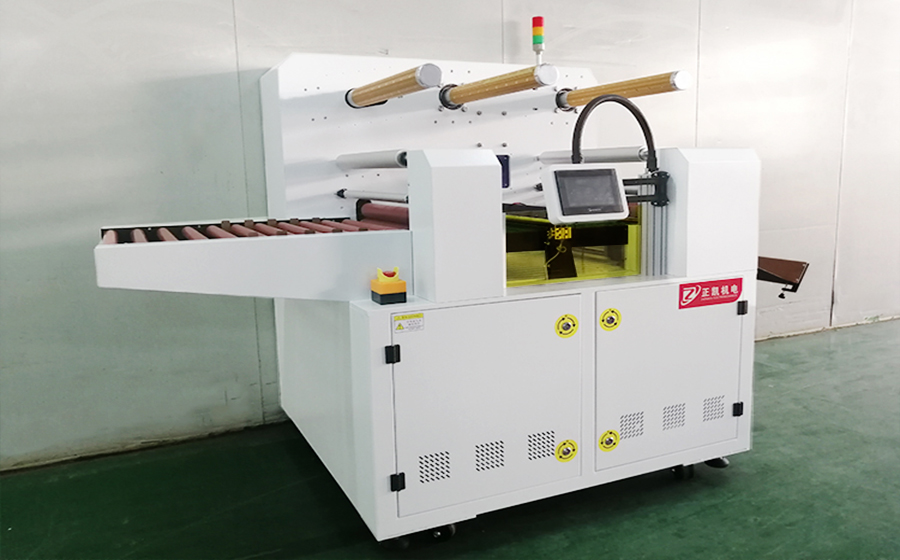

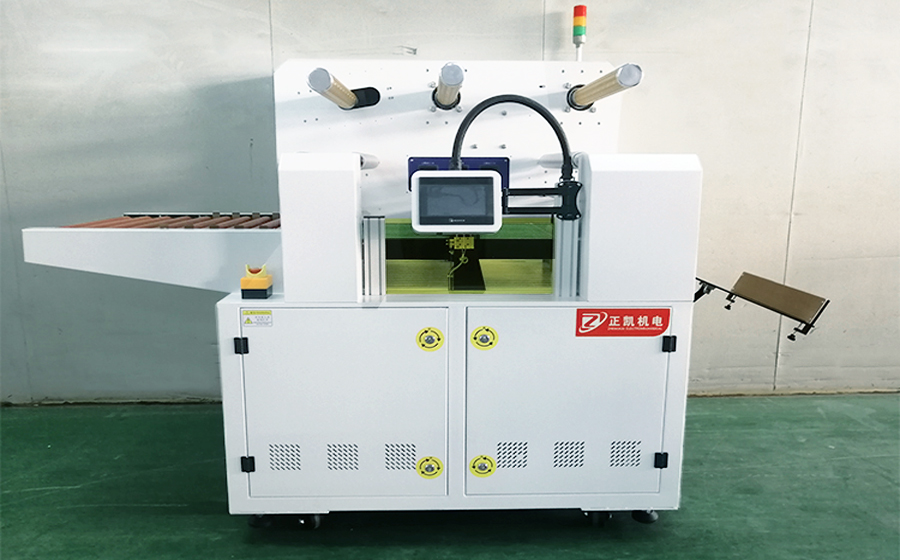

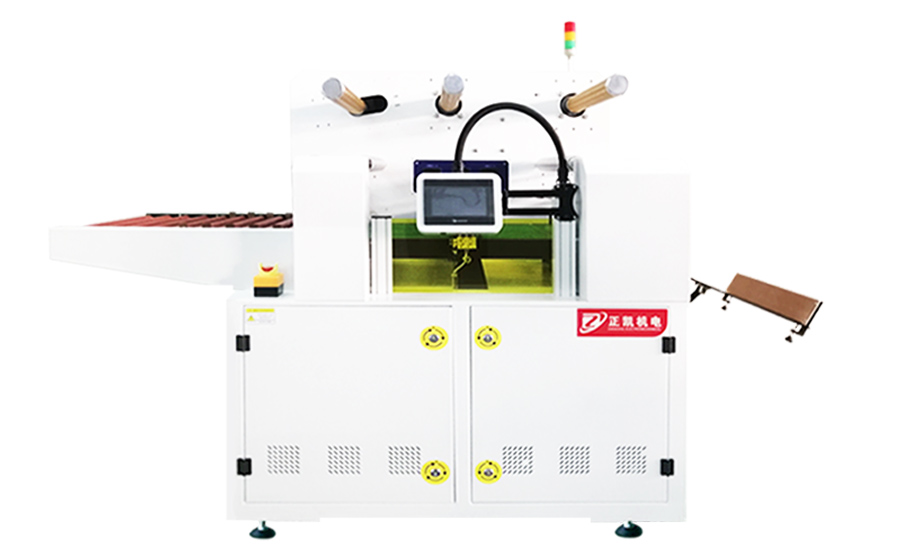

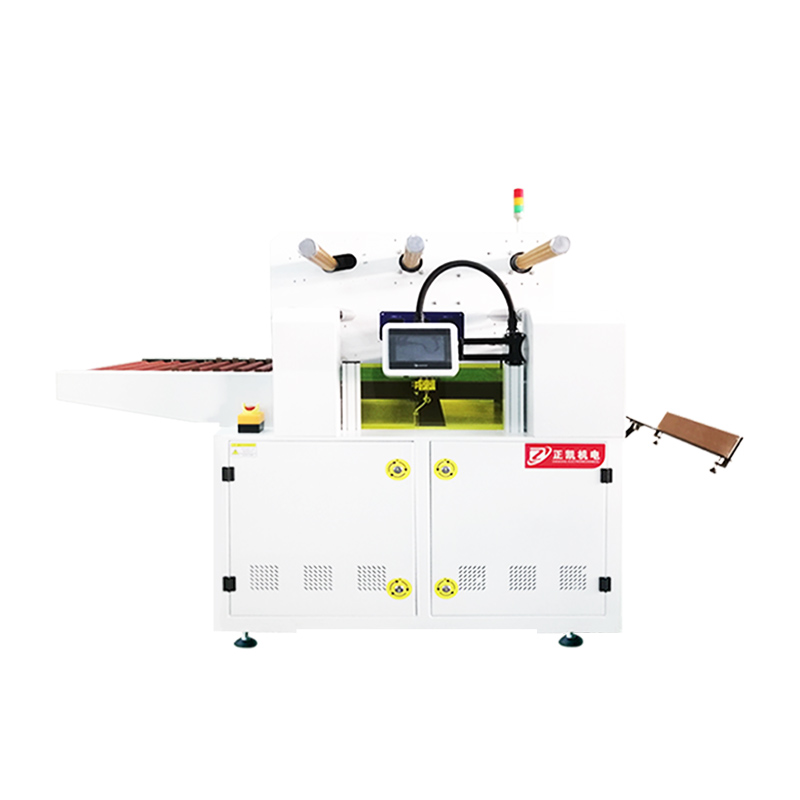

粘塵覆膜裁切機用于 ITO 薄膜粘塵后再覆上保護膜并裁切。

二、流程簡介

粘塵覆膜裁切機主要由除塵段及覆膜裁切段組成。人工或上游設備將產品

投入到進料段，經過整列后除塵，再經覆膜裁切段完成覆上保護膜并將

保護膜裁切，完成后流入接料盤。

三、主要技術參數(shù)

1.TACT TIME：≦10sec/pcs

2.適用尺寸：400×500mm,玻璃基板（或薄膜）

3.膜尺寸： 寬度：600mm 厚度：0.1～1mm 直徑：￠160~250mmMAX

4.覆膜：覆膜偏移量±2mm

5.控制系統(tǒng)：PLC 配合人機界面，操作界面直觀簡單。

6.保護膜前后兩邊均預留 5～10mm 余量，防止刀片切傷產品。

7.輸送速度: 1～3M/min（可調）

8.輸送面離地高度: 1000mm±20mm（尺寸以上游設備為準）

9.輸送方式：PVC 皮帶傳送

10.整列機構：定位檢測光電感應到產品，步進電機+同步帶驅動完成整列。

11.氣夾送料機構：完成整列后，氣夾機構將產品夾緊，并向除塵方向拖動，

將產品送到上壓輪下方。

12.粘塵機構：帶粘性卷材放料卷繞過上壓輪后收卷軸收起，當產品經過上壓

輪下方時，收卷軸將粘性卷材向上撕開，粘性卷材將產品表面雜質粘除，拉料

氣夾則將產品往出料方向拖動。

13.覆膜機構：產品完成粘塵后進入覆膜滾輪下方，上保護膜繞過上覆膜滾輪

與產品貼在一起完成覆膜。

14.裁切機構：切刀位于覆膜滾輪與出料滾輪之間，氣缸驅動切刀，將覆在產

品表面的保護膜切斷。

15.氣脹軸：￠3＂

◆設備規(guī)格及二次配

1.設備尺寸：L12250mm*W1100mm*H1600mm（具體以實際設計為準）

2.電源：AC 單相 220V 50HZ 1KW

3.氣源：6kg/cm 20L/min Φ10

4.真空:500mmhg 20L/min Φ10

5.材 質：內外采用 SS41#鋼板經防銹處理后靜電噴涂 60# 淺沙色

6.設備重量：約 1GK

◆粘塵覆膜裁切機保護功能

1.氣壓檢知及真空檢測。

2.輸送馬達過載保護

3.故障發(fā)生時，通知上制程設備（連線功能）
