機型

ZKLCO-9-25-R2R

外型尺寸

總長

35800mm

輸送寬

900mm

外寬

1900mm

加熱段長

25000mm

冷 卻段

1000mm

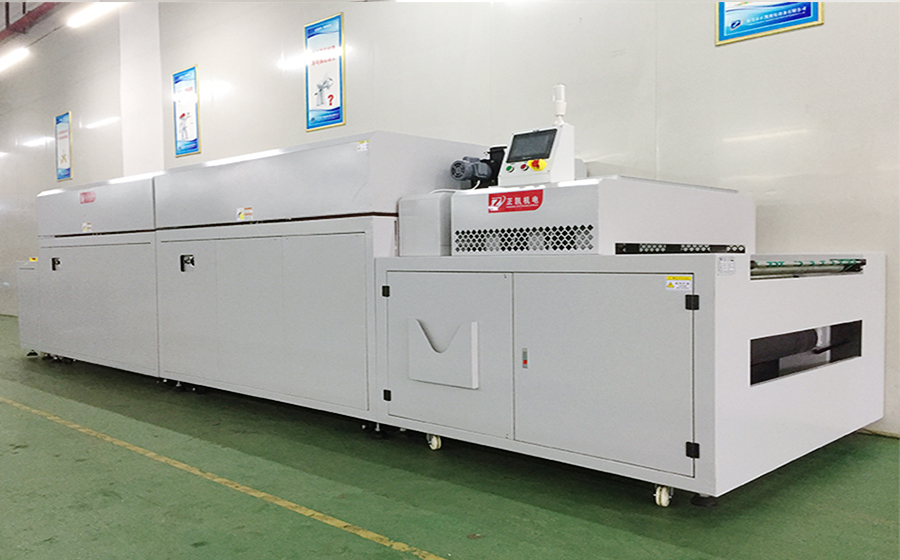

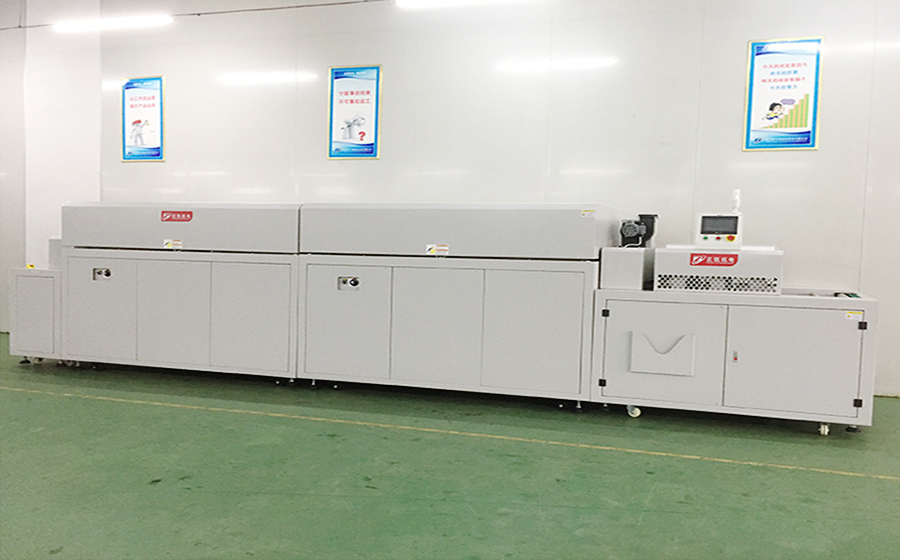

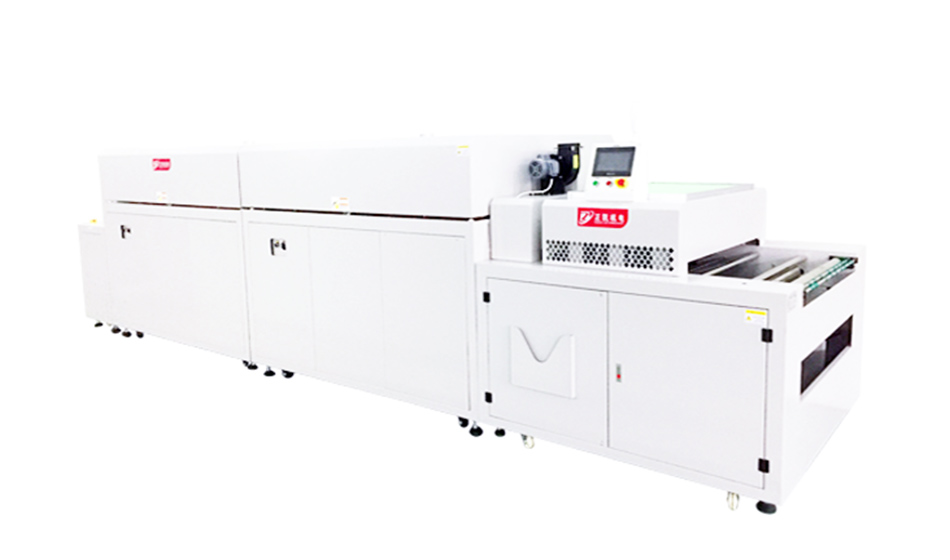

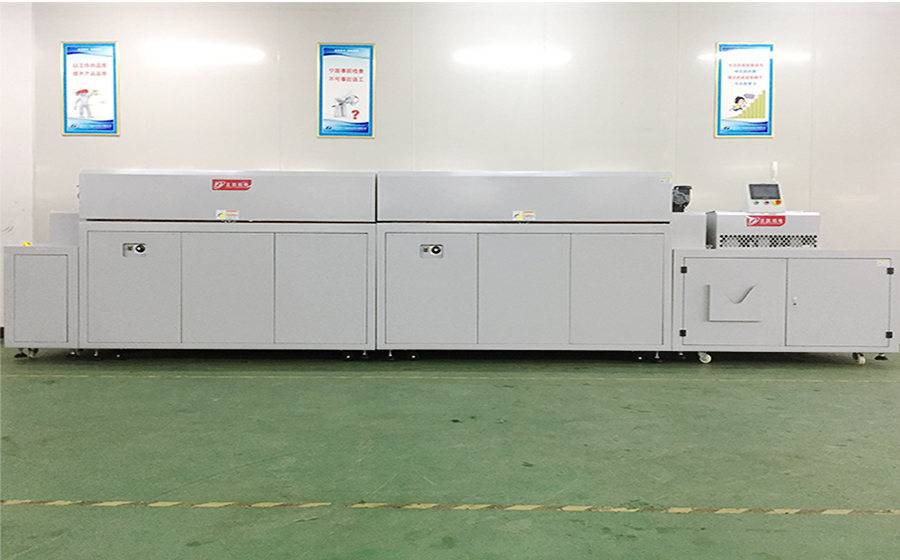

無塵紅外線隧道爐材質

IR熱風爐:內部采用SUS304#2.0t不銹鋼板,外部骨架采用鋼板烤漆

1.放卷軸采用雙軸式，A B軸切換裝料。

2.單面撕正面保護膜。

3.放料及收卷采用氣漲軸固定，材料采用升降小車人工上料，電磁閥

  自動加氣固定。

4.材料扭力自動恒定張力控制。

5.上撕保護膜磁粉離合器配合馬達自動撕除。

6.上料位配接帶臺料夾一組。

7.出料位配上下限緩沖光電一組,保證材料緩沖無張力.

8.整機外罩采用鋁擠型骨架,四周封板,前方及側邊操作面采用透明PVC,并設對開活動門.

9.頂部FFU一臺, 保證整機內正壓，防止灰塵進入.

1.收卷軸采用雙軸式，A B軸切換裝料。

2.正面覆保護膜。

3.放膜及收卷采用氣漲軸固定，材料采用升降小車人工上料，電磁閥

  自動加氣固定。

4.材料收卷扭力自動恒定張力控制。

5.上保護膜配合磁粉剎車扭力放膜。

6.收卷自動糾偏機EPC一組，收料精度+/-0.5mm以內。

7.入料位配上下限緩沖光電一組,保證材料緩沖無張力.

8. 硅膠貼膜輪*1組(上下各一支)

9.整機外罩采用鋁擠型骨架,四周封板,前方及側邊操作面采用透明PVC,并設對開活動門.

9.頂部FFU一臺, 保證整機內正壓，防止灰塵進入.

輸送方式

1.利用鐵fu龍0*0透氣式輸網輸送。

2.有網偏調整機構及限保護置

3.采用變頻器無段速自調整, 速度范圍 0.5~3 m/min。

4.全密式齒輪減速機馬達驅動。

5.傳送帶輸送面離地高900+/-20mm

結構分布

1.爐體總長28000mm。

2.入料段1000mm

3.加熱段25000mm（均分25個溫區，每個溫區1000mm）

4.冷 卻段1000mm

5.出料段1000mm

加熱方式

1. 加熱段共計25米，紅外線輻射電熱及鰭狀熱風電熱器熱風加熱,可個別控制紅外線及熱風系統之輸出。

2. 采用 PID 溫度控制,配合SCR 組件相位輸出控制,控溫速度快且穩定度高。

3. 常用材料表面溫度 160℃,材料表面五點測試溫度均勻度+/-1.5以內。

4. 爐內設定溫度 MAx 180℃。常用溫度160℃。

5. 加熱段設巖棉斷熱及空氣隔熱,對冷房影響低。表面溫度比室溫高5℃

6. 進排氣風門可調整,控制爐內微壓。

7. 加熱區爐蓋采用氣缸升降方式開啟,爐體前側設有檢修門,

   便于開啟做爐內清潔.檢修口尺寸350*600.

8. 爐內采鼓風循環回風方式，并設計有 BY PASS 管路可視需要調整補充新鮮空氣,減少熱損失節省能源。

9. 熱風由上向下對流式設計。防止材料位移

10.爐內風道設有過濾器過濾效率99.97,Class100,耐溫280度過濾網，確保爐內潔凈度。

送風方式

1.采用1HP高溫長軸馬達配合風輪，由上向下經過濾后吹向產品表面。從底部回收。每溫區*1組，共25組

冷 卻方式

1.表面采用風扇經過濾后吹向產品表面冷 卻。

2.下方采用風機將熱風排出室外，上下對流。

電熱分配

1.中波透明發熱管600W*9支/組，共25組。

2.不銹風加熱器1000W*3支/組，共25組。

爐體材質

1.外部采用鋼板經防銹處理后高溫烤漆，底座四周鈑金封板

2.內部采用SUS304#2.0t鏡面不銹鋼板。

保護裝置

1. 超溫保護除主溫控及其上下限超溫防止回路外 另設有副溫度控制超溫防止器作=溫度防護器,超溫溫度異常時，響警報通知外,自動切斷電源系統，防止意外。

2. 傳動馬達加裝反相保護，防止馬達反相后溫度過高，造成產品不好及設備損壞。

3. 設有緊急停止開關 各加熱段單獨熔絲開關及各項電路過電流.超載保護及連鎖。

4. 異常發生時，配合異常指示燈及蜂鳴器警報，方便操作人員排除異常。

系統控制

1. MITSUBISHI 可程控器。

2. 西門子人機界面。

3. 三色指示燈: 紅黃綠亮燈顯示機臺實時狀態。

其他配備

1.每段配有煙霧報 警器功能

2.發熱管斷線檢測。

3.人機界面統一設定各溫區溫度，顯示各溫區曲線。

4.網帶入料位配有網帶正面除塵滾輪一組。

電力

AC380V 50HZ 3 PHASE 升溫時總電力240KVA（客戶提供）

IR爐220KVA

CDA

50 l/min 5kg/cm2

排氣

無塵紅外線隧道爐排氣量Max:60CMM

排氣溫度150℃以下(客戶提供爐外接管)
